影響鐳射焊接的條件參數

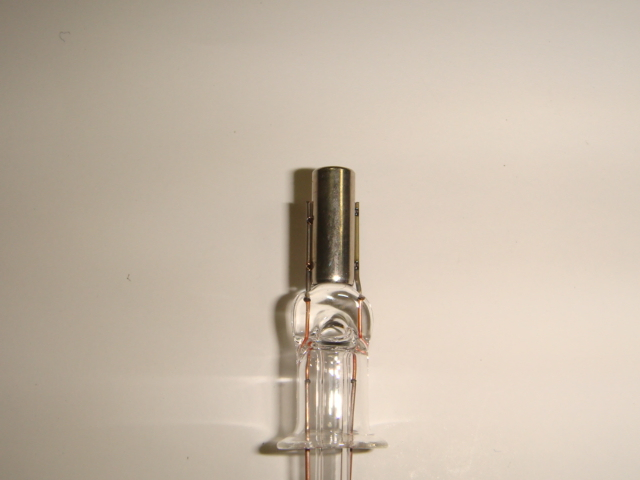

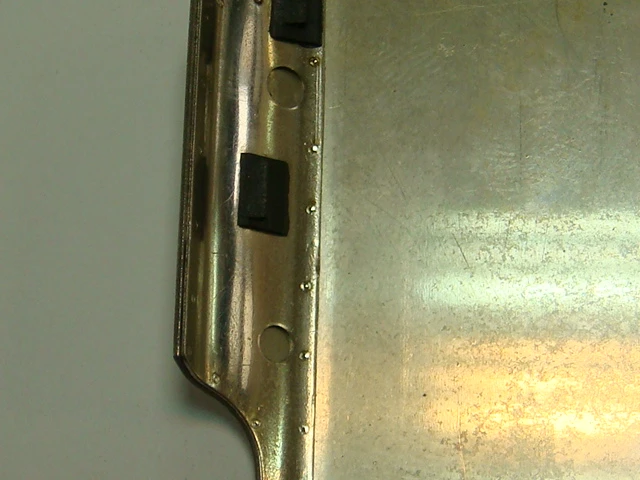

影響雷射焊接的條件參數~ 1、功率密度。功率密度是雷射加工中最關鍵的參數之一。採用較高的功率密度，在微秒時間範圍內，表層即可加熱至沸點，產生大量汽化。因此，高功率密度對於材料去除加工，如打孔、切割、雕刻有利。對於較低功率密度，表層溫度達到沸點需要經歷數毫秒，在表層汽化前，底層達到熔點，易形成良好的熔融焊接。因此，在傳導型鐳射焊接中，功率密度在範圍在104~106W/CM2。 2、雷射脈衝波形。 雷射脈衝波形在鐳射焊接中是一個重要問題，尤其對於薄片焊接更為重要。當高強度雷射光束射至材料表面，金屬表面將會有60~98%的鐳射能量反射而損失掉，且反射率隨表面溫度變化。在一個雷射脈衝作用期間內，金屬反射率的變化很大。 3、雷射脈衝寬度。 脈寬是脈衝鐳射焊接的重要參數之一，它既是區別於材料去除和材料熔化的重要參數，也是決定加工設備造價及體積的關鍵參數。 4、離焦量對焊接品質的影響。 雷射焊接通常需要一定的離焦，因為雷射焦點處光點中心的功率密度過高，容易蒸發成孔。離開鐳射焦點的各平面上，功率密度分佈相對均勻。 離焦方式有兩種：正離焦與負離焦。焦平面位於工件上方為正離焦，反之為負離焦。按幾何光學理論，當正負離做文章一相等時，所對應平面上功率密度近似相同，但實際上所獲得的熔池形狀不同。負離焦時，可獲得更大的熔深，這與熔池的形成過程有關。實驗表明，鐳射加熱50~200us材料開始熔化，形成液相金屬並出現問分汽化，形成市壓蒸汽，並以極高的速度噴射，發出耀眼的白光。與此同時，高濃度汽體使液相金屬運動至熔池邊緣，在熔池中心形成凹陷。當負離焦時，材料內部功率密度比表面還高，易形成更強的熔化、汽化，使光能向能向材料更深處傳遞。所以在實際應用中，當要求熔深較大時，採用負離焦；焊接薄材料時，宜用正離焦。
